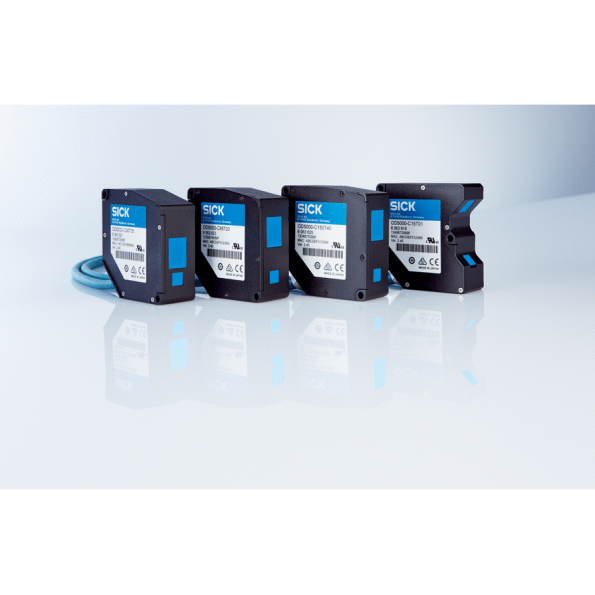

位移感測器 OD5000

特點及規格：

• 即使在快速或旋轉的物件中，憑藉高量測頻率也可實現極佳的量測性能
• 簡單且經濟的解決方案，帶有乙太網介面與直接整合於感測頭的評估元件
• 透過Web伺服器頁面可輕鬆配置感測器
• 借助創新型分析演算法實現可靠的邊緣檢測
• 重複精度最高，從而提升生產率
• 借助精確光點，即使凹陷極小也能可靠檢測

機械/電氣

• 電源電壓: Uv  DC 12 V ... 24 V, ± 10%，含殘餘漣波
• 輸入功率: 180 mA, 24 V時
• 暖機時間: < 10 min
• 外殼材質: 金屬 (壓鑄鋁)
• 前蓋材質: 塑膠 (PMMA)
• 連接類型: 附公接頭的電纜線, M12 8-Pin，A型編碼, 50 cm
• 顯示: 狀態LED燈
• 重量: 280 g
• 尺寸（寬 x 高 x 深）: 25.9 mm x 71.5 mm x 53.2 mm
• IP等級: IP67
• 防護等級: III (EN 50178)機械/電器

性能

• 量測範圍: 110 mm ... 190 mm
• 重複精度: 0.2 µm

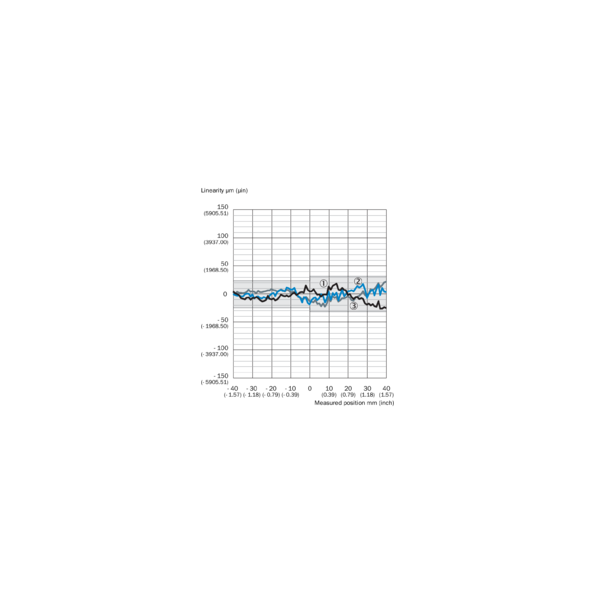

• 線性: 漫射 ± 24 µm, 近側

                       漫射 ± 32 µm, 遠側，不支援鏡面反射

• 反應時間: ≥ 12.5 µs
• 量測頻率: ≤ 80 kHz
• 輸出時間: ≥ 0.0125 ms
• 光投射器: 紅光雷射、可見紅光
• 雷射等級: 1 (IEC 60825-1:2014, EN 60825-1:2014) 6)
• 典型光點大小（距離）:  Ø 120 µm
• 透明材質的厚度量測 不支援
